Датчик температуры 1-Wire
Для перевозки продуктов, медикаментов и опасных веществ необходимо соблюдать заданный температурный режим. Для контроля температурных условий и местоположения транспортного средства предлагается использовать специальное решение с цифровым датчиком температуры.

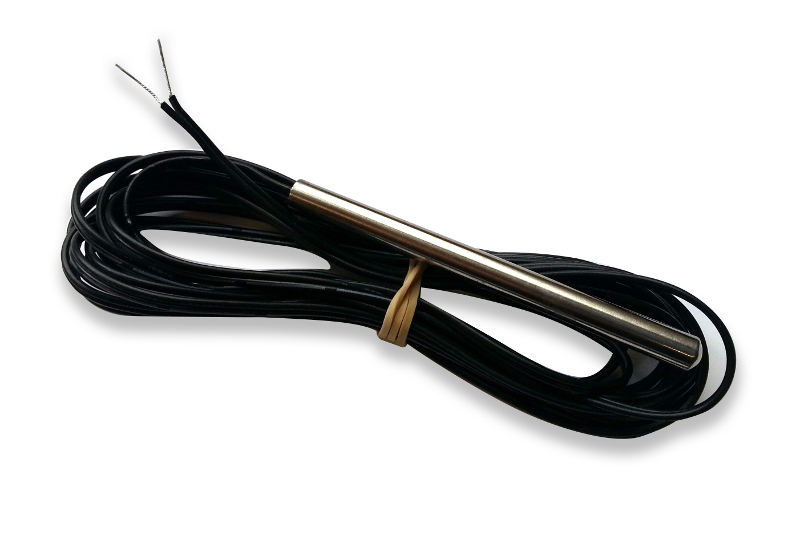

Датчик измеряет температуру в зоне термочувствительного элемента и передает результат измерения по протоколу 1-Wire. Датчик может работать как на внешнем, так и на паразитном питании шины 1-Wire. Датчик не требует калибровки и готов к работе сразу, после установки.
Установка
Закрепите наконечник с термочувствительным элементом в месте, где необходимо измерять температуру.
Аккуратно протяните и зафиксируйте его по всей трассе. Избегайте контакта кабеля с деталями, нагревающимися выше 70 С. Кабель прокладывайте в местах, исключающих его случайное повреждение при производстве обслуживания автомобиля и выполнении погрузочно-разгрузочных работ. При прокладке кабеля в местах, где может произойти его повреждение, используйте защитный металлорукав.
Подключите датчик к терминалу. Если терминал не выдает необходимый ток для поддержания работы датчика по паразитному питанию — необходимо использовать внешнее питание до терминала электрический кабель датчика
При выборе места установки датчика убедитесь, что установленный датчик в сборе не мешает работе механизмов во всех режимах.

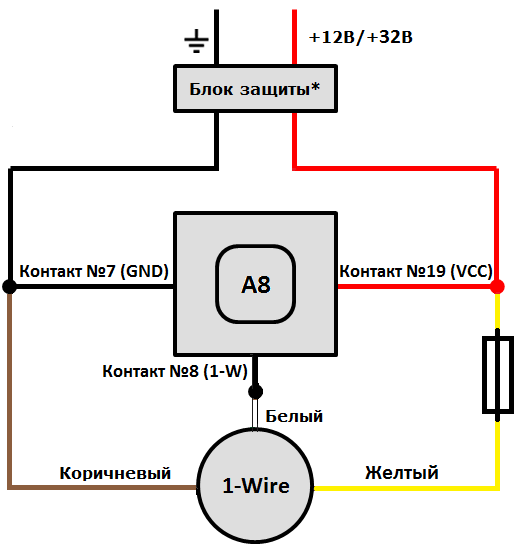

Пример 1. ГдеМои A8 и 1-Wire датчик температуры «АвтоСенсор»
На данной схеме описано подключение датчика температуры 1-Wire производства фирмы «Автосенсор» к автомобильному терминалу ГдеМои A8:
Для корректной работы 1-Wire датчиков необходимо прописать ID датчиков в настройках трекера через обращение в техническую поддержку по бесплатному телефону 8-800-3333-101 или Email support@gdemoi.ru. Датчик при этом должен уже быть подключен к устройству.

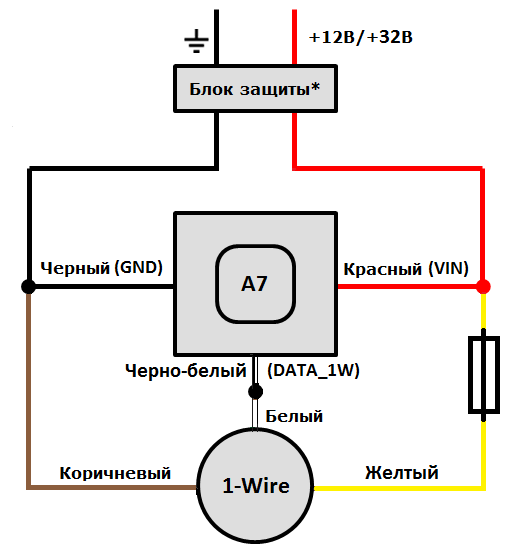

Пример 2. ГдеМои A7 и 1-Wire датчик температуры «АвтоСенсор»
На данной схеме описано подключение датчика температуры 1-Wire производства фирмы «Автосенсор» к автомобильному терминалу ГдеМои A7:
Блок защиты – дополнительное устройство, обеспечивающее гальваническую развязку и защиту от высоковольтных помех и неисправностей в бортовой сети.
