ДУТ Стрела

Для контроля расхода топлива (в т.ч. определения фактов «сливов», объема заправок, потребления топлива) можно использовать высокоточные датчики уровня топлива (ДУТ) различных производителей.

В этом разделе описано подключение ДУТ производства марки «Стрела» к автомобильным терминалам ГдеМои A серии:

  1. Цифровой ДУТ (модель Стрела D232) подключаются к последовательному порту RS-232 терминала ГдеМои A8.

  2. Аналоговый ДУТ (модель Стрела А) можно подключить ко второму входу (рекомендуется) или к первому входу терминалов ГдеМои A5. Подключение двух датчиков (например, если в автомобиле два топливных бака) производится, соответственно, к разным входам.

Схемы подключения ДУТ Технотон к терминалам ГдеМои A серии

Подключение терминала ГдеМои A серии и датчика уровня топлива к «плюсу» и «массе» должно быть осуществлено в едином месте.

Схема подключения цифрового ДУТ

Цифровой ДУТ подключается к порту RS-232 терминала ГдеМои A8 через 10-контактный разъем, с использованием специального кабеля, прилагаемого к терминалу в стандартной комплектации.

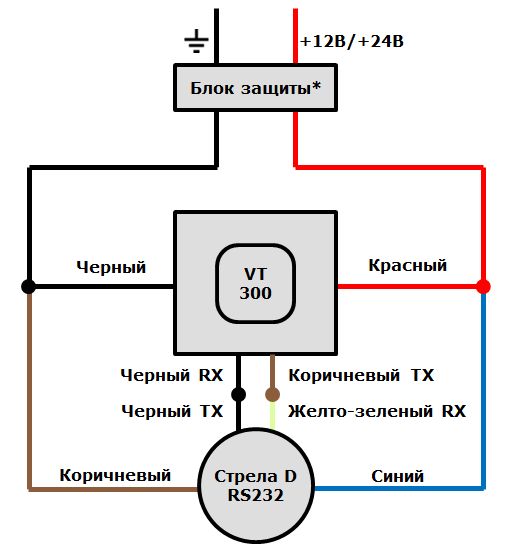

Схема подключения ДУТ Стрела D к терминалу ГдеМои A8 через цифровой интерфейс RS232

Схема подключения ДУТ Стрела D к терминалу ГдеМои A8 через цифровой интерфейс RS232

Схема подключения ДУТ Стрела A к терминалам ГдеМои A5 через аналоговый вход (на схеме показано подключение к входу №2 терминала)

Блок защиты – дополнительное устройство, обеспечивающее гальваническую развязку и защиту от высоковольтных помех и неисправностей в бортовой сети. При подключении аналоговых ДУТ рекомендуется использовать блоки защиты со стабилизированным по напряжению выходом.

Настройка датчика

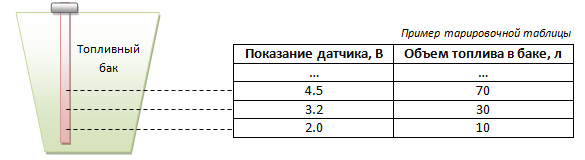

Устройства ГдеМои не требуют какой-либо дополнительной настройки для работы с датчиками уровня топлива марки «Стрела». Поэтому достаточно настроить только сам датчик и заполнить тарировочную таблицу для топливного бака.

Настройка датчика

Настройка датчика «Стрела» производится с компьютера с применением компьютера и USB-адаптера, приобретаемого отдельно. Программное обеспечение и руководства Вы можете скачать по ссылкам в начале данной страницы.

Стандартные параметры для цифрового ДУТ (при необходимости могут быть изменены):

  • Скорость обмена данными: 19200 бит/с

  • Сетевой адрес: 255

Ввод данных в систему наблюдения

После завершения установочных работ внесите данные тарировочной таблицы в формуляр и отправьте его на email [email protected]. После получения ответа Вы можете контролировать объем топлива онлайн и в табличных отчетах в системе наблюдения.
