ДУТ Технотон
Для контроля расхода топлива (в том числе определения фактов «сливов», объема заправок, потребления топлива) можно использовать высокоточные датчики уровня топлива (ДУТ) различных производителей.
В этом разделе описано подключение ДУТ производства фирмы Технотон (Беларусь) к автомобильным терминалам ГдеМои A серии:
Цифровой ДУТ (модель Технотон DUT-E 232) подключаются к последовательному порту RS-232 терминала ГдеМои A8
Аналоговый ДУТ (модели Технотон DUT-E A5 и Технотон DUT-E A10) можно подключить к аналоговому входу терминала. Подключение двух датчиков (например, если в автомобиле два топливных бака) производится, соответственно, к разным входам.
Скачать файлы
Схемы подключения ДУТ Технотон к терминалам ГдеМои A серии
Подключение терминала ГдеМои A серии и датчика уровня топлива к «плюсу» и «массе» должно быть осуществлено в едином месте.
Схема подключения цифрового ДУТ (Пример)
Цифровой ДУТ подключается к порту RS-232 терминала ГдеМои A8 через 8-контактный разъем (с надписью Serial), с использованием специального кабеля, прилагаемого к терминалу в стандартной комплектации.
![Схема подключения ДУТ Технотон DUT-E 232 к терминалу ГдеМои A8 через цифровой интерфейс RS232](https://www.gdemoi.ru/support/wp-content/uploads/2019/09/technoton_dut_e_2321.png)
Схема подключения цифрового ДУТ (Пример)

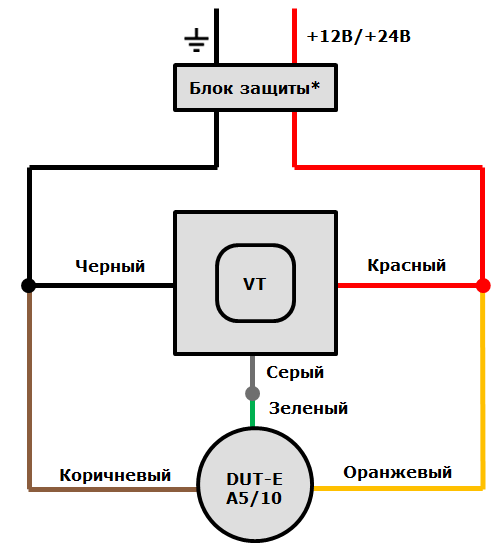

Аналоговый ДУТ подключается ко второму (серый провод) или первому (белый провод) входу терминала ГдеМои A8 через 10-контактный разъем (с подписью I/O). Рекомендуется использовать модель DUT-E A10, обеспечивающую более высокую точность, чем модель DUT-A5, благодаря большей амплитуде выходного сигнала.
![Схема подключения ДУТ Технотон DUT-E A5 и Технотон DUT-E A10 к терминалам ГдеМои A5 и ГдеМои A8 через аналоговый вход](https://www.gdemoi.ru/support/wp-content/uploads/2019/09/technoton_dut_e_a5_101.png)
Блок защиты – дополнительное устройство, обеспечивающее гальваническую развязку и защиту от высоковольтных помех и неисправностей в бортовой сети. При подключении аналоговых ДУТ рекомендуется использовать блоки защиты со стабилизированным по напряжению выходом.
Настройка датчика

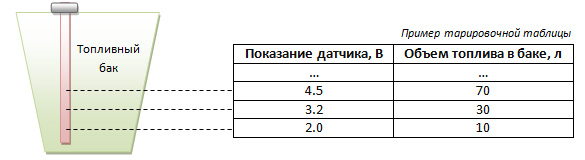

Устройства ГдеМои не требуют какой-либо дополнительной настройки для работы с датчиками уровня топлива марки Технотон. Поэтому достаточно настроить только сам датчик и заполнить тарировочную таблицу для топливного бака.
![Настройка датчика](https://www.gdemoi.ru/support/wp-content/uploads/2019/09/fuel1-2.jpg)
Настройка датчика Технотон производится с компьютера с применением «сервисного комплекта», приобретаемого отдельно. Программное обеспечение и руководства Вы можете скачать по ссылкам в начале данной страницы.
Стандартные параметры для цифрового ДУТ (при необходимости могут быть изменены):
Скорость обмена данными: 19200 бит/с
Сетевой адрес: 255
Ввод данных в систему наблюдения
После завершения установочных работ внесите данные тарировочной таблицы в формуляр и отправьте его на email support@gdemoi.ru. После получения ответа Вы можете контролировать объем топлива онлайн и в табличных отчетах в системе наблюдения.
