Измерительные датчики

Предназначен для измерения каких-либо числовых параметров , например, уровня топлива или напряжения бортовой сети.

Настройка датчика

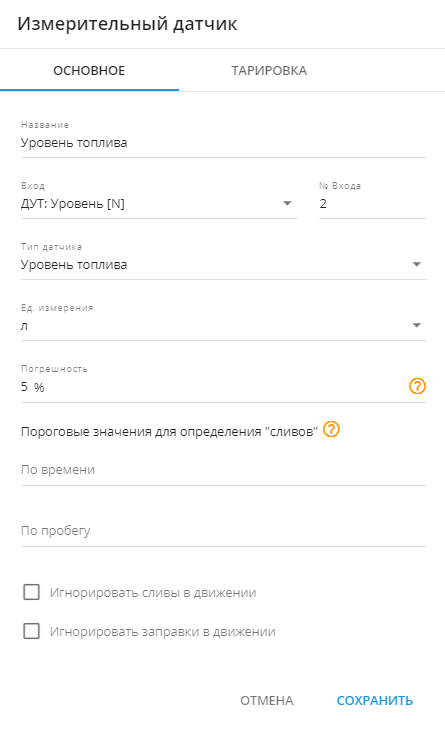

После добавления датчика введите необходимые параметры:

Название – укажите название датчика (может быть произвольным).
Вход – выберите вход, на который подключен датчик (количество и типы доступных входов определяются моделью оборудования).
Тип датчика – выберите тип подключенного датчика.
Единицы измерения - укажите единицы измерения показаний.
Погрешность – задайте возможную погрешность (целое или дробное число) при учете показаний датчика. В данном параметре задается процент от максимального результата в тарировочной таблице. Если изменение показаний будет ниже или равно указанному значению, то эти данные не будут фиксироваться системой.

Например, при установленной погрешности — 5,5% у датчика уровня топлива с максимальным результатом в таблице — 100 литров, изменение уровня на 5,5 литров или менее, не будет учитываться как слив или заправка.

Игнорировать сливы в движении - инструмент фильтрации сырых данных, при включении данной функции резкие падения уровня топлива в баке не будут фиксировать как сливы во время движения.
Игнорировать заправки в движении - инструмент фильтрации сырых данных, при включении данной функции резкое увеличение уровня топлива в баке не будет фиксироваться как заправка во время движения.

Внесение тарировочных данных

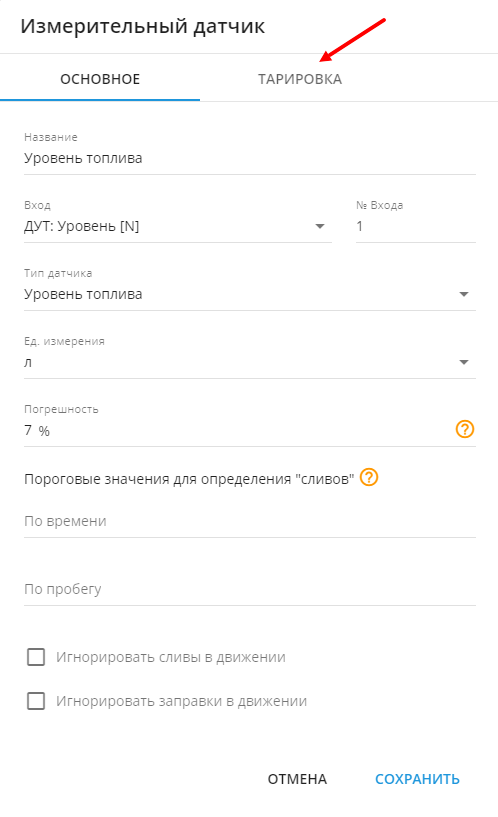

Для внесения тарировочных данных в таблицу нажмите на кнопку “Тарировка”

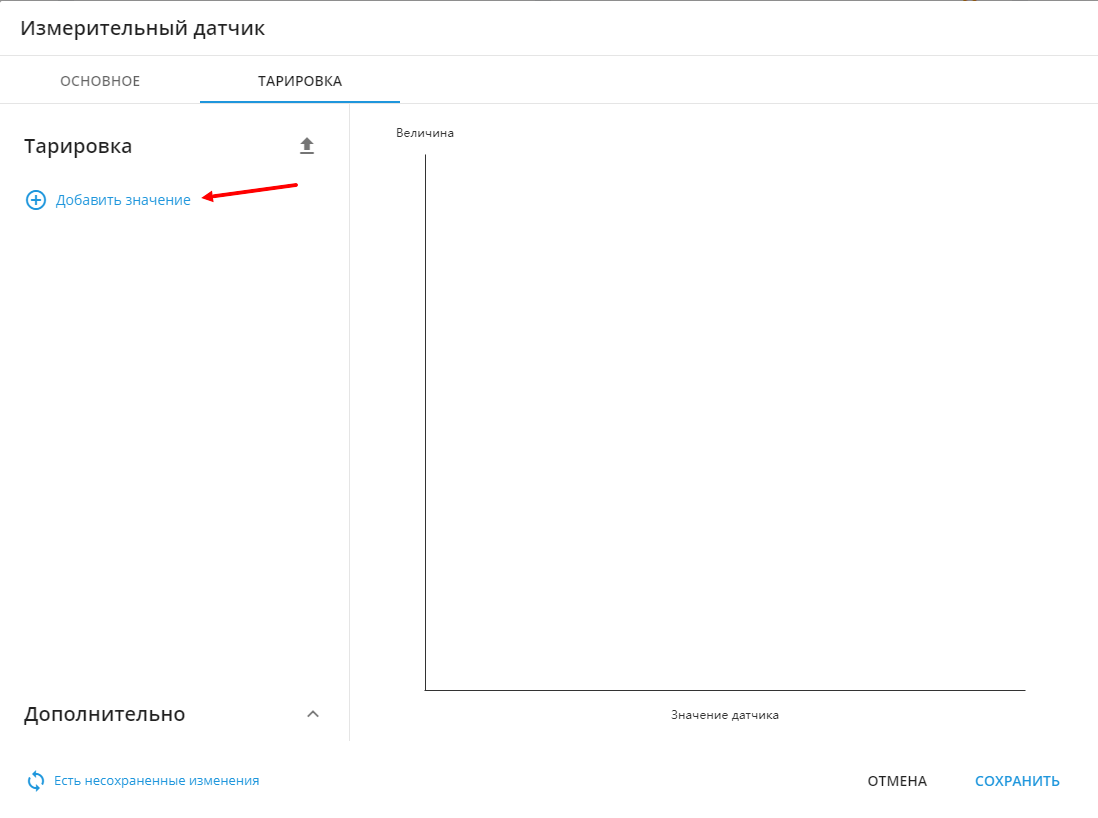

Для добавления поля значений нажмите кнопку “Добавить значение”

В появившейся строке в столбце “Значение датчика” введите показания датчика (например напряжение, данные об уровне топлива в баке поступающие от ДУТ и т.д.), в столбце «Величина» введите результат, соответствующий указанному значению (например литры).

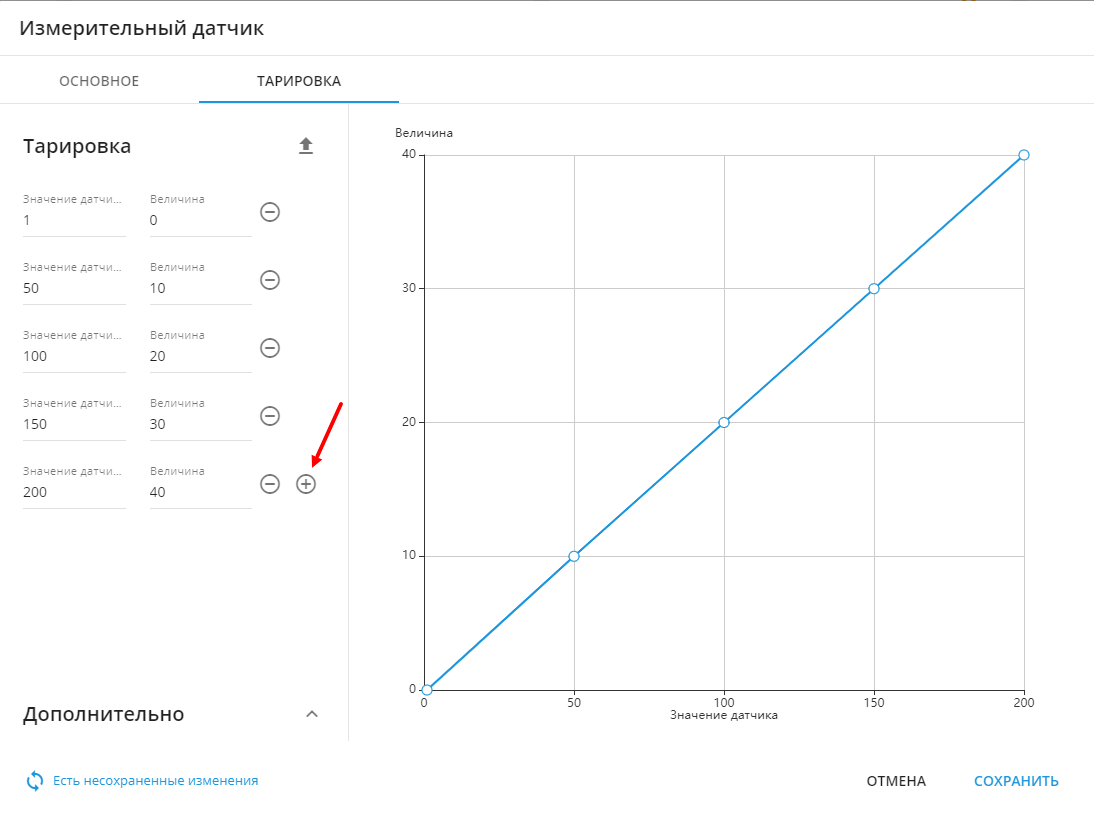

Для добавления дополнительных строк значений нажмите на кнопку “+”, для удаления - “-”.
При внесении данных в таблицу будет выполняться построение графика. При корректно заполненной тарировочной таблице, график будет представлен прямой линией.

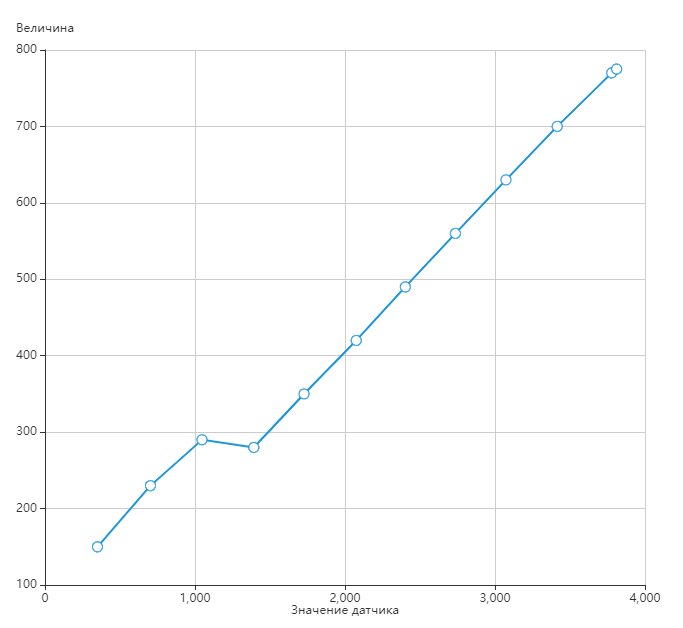

Если график представляет собой кривую, то, вероятно, тарировочная таблица заполнена некорректно:

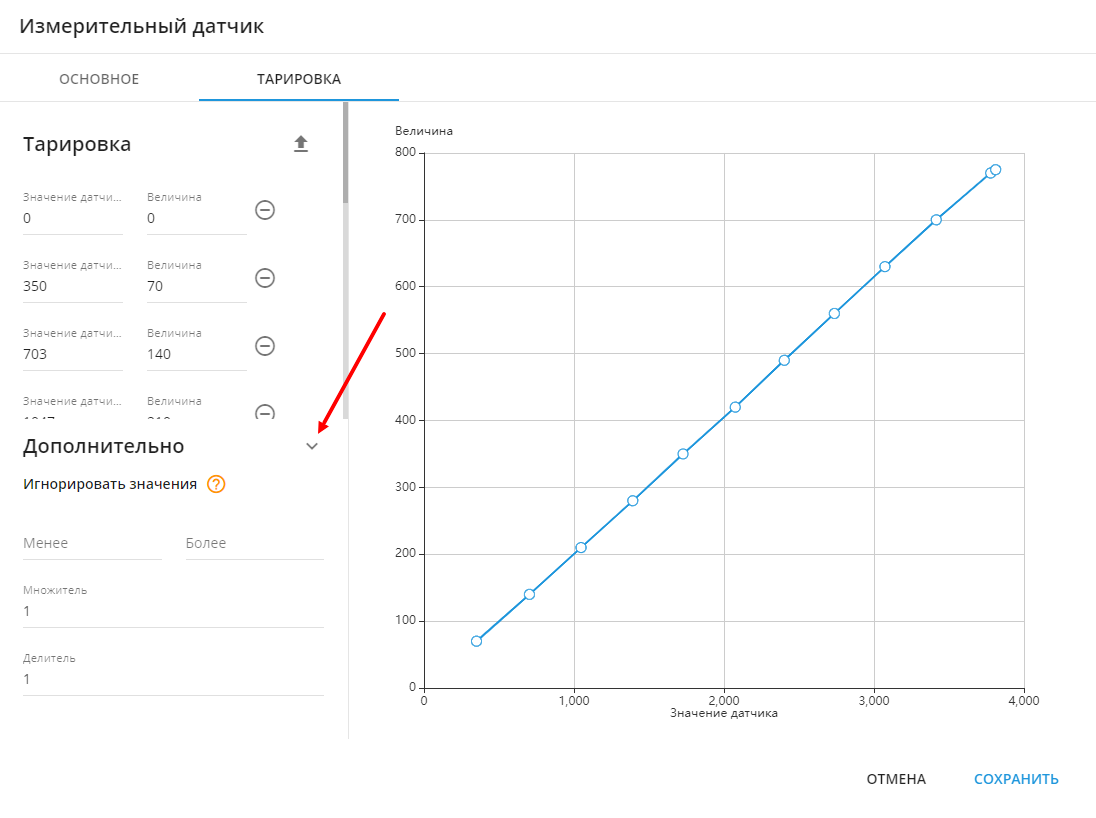

Во вкладке “Дополнительно” находятся параметры:

Игнорировать значение - опциональные параметры, определяющие диапазон допустимых “сырых” входных данных от датчика. Параметры вне указанного диапазона не будут учитываться системой. Применяйте эти параметры, например, чтобы нулевые данные датчика при выключенном зажигании.
Множитель и делитель для поступающих данных.

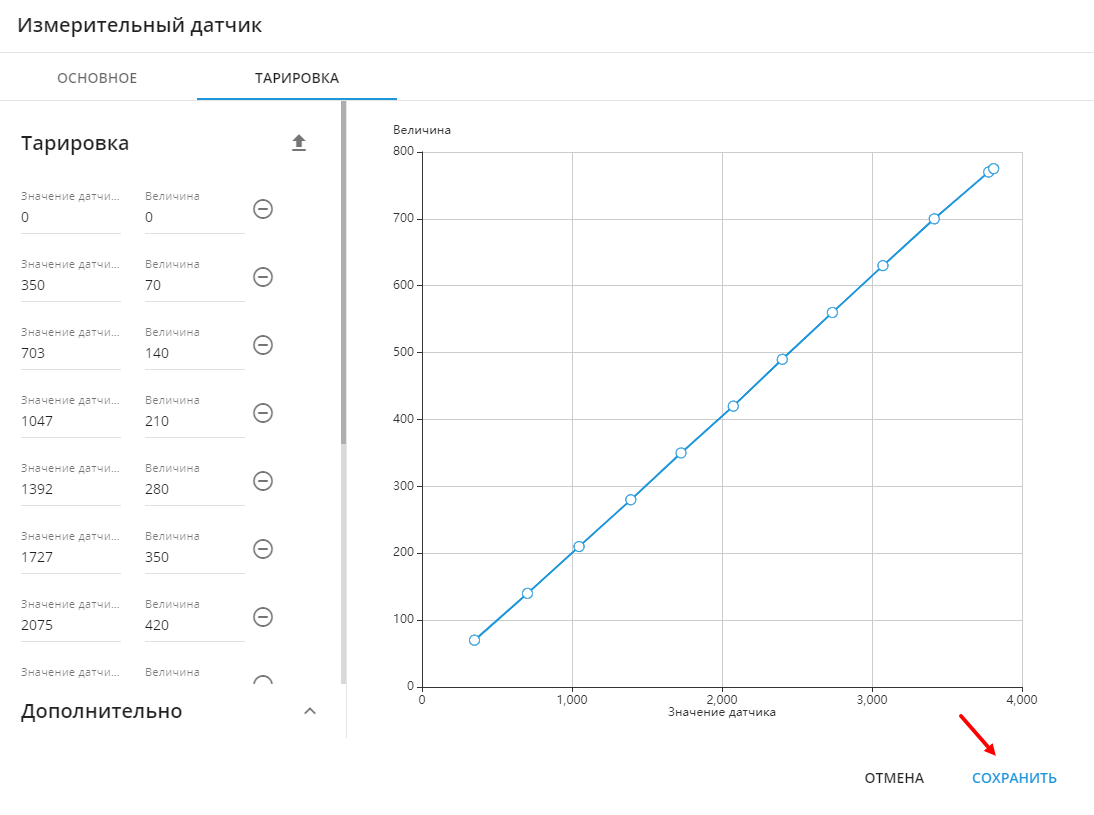

После внесения изменений нажмите кнопку “Сохранить”.
